Ultimate - intern

Beitrag von TheWolf » 18. Juni 2013 12:51

Hi Freunde,

was tut man nicht alles für die Foren-Mitglieder. :mrgreen:

Ich hab also meine defekte Ultimate zerlegt und zeige euch hier mal, wie sie von innen aussieht:
Um sie zu öffnen, muss lediglich eine Schraube im USB-Schacht entfernt werden. Danach kann sie dann am Rand umlaufend vorsichtig aufgehebelt werden (Klick-Gehäuse).
Vorsicht beim Aufklappen!
Der Anschluß für den Vibrator ist auf dem Board gesteckt und die Kabel sind verdammt kurz.

Gleiches gilt für die Anschluß-Drähte der Ladekontakte. Die sind sehr kurz und fest verlötet.

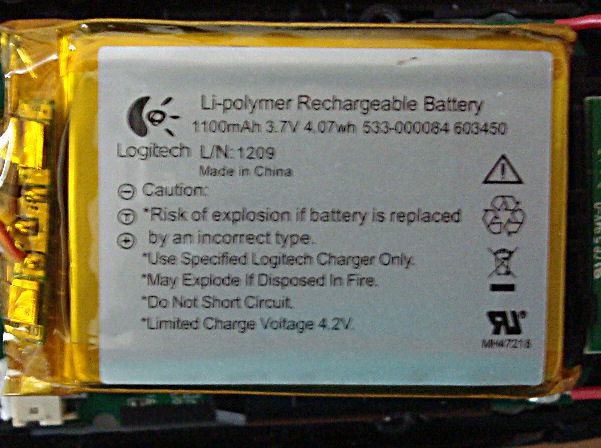

Tja und hier haben wir dann den Akku:
Entgegen den "älteren" Modellen haben wir hier Li-polymer-Akku's also keine Li-Ionen-Akku's mehr.

Und der Vollständigkeit halber hier noch eine Aufnahme des sendenden Hub's:
Wir sehen, der Hub hat nicht "nur" zwei IR-Sendedioden -wie ich ursprünglich falsch behauptet habe- sondern er hat 6 IR-Sendedioden.
Zwei mittig an der vorderen Front und vier auf der Oberseite um z.B. Beamer besser zu erreichen.

Heute morgen (02.09.2013) brauchte ich meinen Hub am PC und sah, dass er ca. 15 cm unter das Sofa geschoben war (wahrscheinlich beim Staubsaugen).
Trotzdem hat er alle Geräte 100%ig sicher angesteuert.
Daran sieht man, wie Sendestark der Hub ist, selbst wenn er selbst fast vollständig "versteckt" ist. :gut:
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
CU Hans
Kein Support per PN.
:arrow: Foren-Regeln (Wichtiger Punkt: Gerätedaten)
:arrow: Immer angeben, ob die PC-Software oder myharmony.com benutzt wird.
TV: Sony KDL-55W905A
SAT: TechniSat DigiCorder HD S2 Plus
BluRay: Oppo BDP-103D (Darbee)
AV: Pioneer SC-LX801
Licht: JB Media Light-Manager Pro+
Aktoren: InterTechno + DÜWI
DSP: Anti-Mode 8033 Cinema

wilderpaddler
Sequenzer
Sequenzer
Beiträge: 122
Registriert: 29. August 2011 11:23
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One
3. Fernbedienung: H 555
Software: Beides
Heimkino 1: TV: Samsung UE40D6200
Heimkino 2: BD: Samsung BD-D5500
Heimkino 3: AV: NAD C326BEEE
Heimkino 4: PVR: Xoro HRK 8750
Heimkino 5: Ambilight: Revoltec SMD-15
Heimkino 6: Licht: Lightmanager Pro+ / Intertechno
Heimkino 7: HTPC: MS-Tech MC-80BL/Foobar/Eventghost
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One
3. Fernbedienung: H 555
Software: Beides

Re: Ultimate - intern

Beitrag von wilderpaddler » 20. Juni 2013 09:27

Vielen Dank für die Info.
Wie es aussieht, lässt sich ja dann, zumindest bei der Ultimate, der Akku doch mit ein wenig Geschick "zerstörungsfrei" wechseln. In der Bucht gibt's auch schon Ersatz (11,90€).
Die Ultimate rückt bei mir langsam näher... :D jetzt müsste nur noch die Zukunft des Geschäftsbereiches geklärt sein. Deutet die Unterstützung der "Hue" da etwa eine "gewisse Nähe" zu Philips an.. ?? :?

Jörg
TV: Samsung UE40D6200
BD: Samsung BD-D5500
AV: NAD C326BEEE
PVR: Xoro HRK 8750
Ambilight: Revoltec SMD-15
Licht: Lightmanager Pro+ / Intertechno
HTPC: MS-Tech MC-80BL/Foobar/Eventghost

Benutzeravatar
Kat-CeDe
Fachkompetenz
Fachkompetenz
Beiträge: 3854
Registriert: 18. Februar 2007 12:14
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H Smart Control
Software: myharmony.com
Heimkino 1: TV: Samsung A350/F6510/PS50C430/43KU5079
Heimkino 2: Beamer: TW3200
Heimkino 3: DVD: Sony DVP-NS900
Heimkino 4: BR: BDP 450 / HDI Prime 3 / 303D
Heimkino 5: MP: QNap TS+HS 251/NUC5i3/Fire TV+Stick
Heimkino 6: SAT: VU+ Ultimo/2*Solo2/Duo2
Heimkino 7: SAT: VU+ Solo 4K/VU+Ultimo 4K/Wetek Play
Heimkino 8: AVR: Onkyo TX-NA905
Heimkino 9: SB: SC-HTE80EG-K, HT-XT1
Heimkino 10: Philips Hue / Z-Wave / Fritz!DecT
Heimkino 11: Sonos Play:1, 4 FosCams
Heimkino 12: Echo / Dot / OpenHAB2 / SmartThings
Wohnort: Etelsen
Wohnort: Etelsen
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H Smart Control
Software: myharmony.com

Re: Ultimate - intern

Beitrag von Kat-CeDe » 20. Juni 2013 09:43

Hi,
wilderpaddler hat geschrieben:Deutet die Unterstützung der "Hue" da etwa eine "gewisse Nähe" zu Philips an.. ?? :?
glaube ich eher nicht. Nintendo (Wii) und Sony (PS3) dürften auch eher nicht in Frage kommen auch wenn sie unterstützt werden.

Philips hat ja noch die einzige Konkurrenz die ähnlich arbeitet aber sie haben sich vor nicht allzu langer Zeit ja glaube ich von Pronto verabschiedet. Ich sehe da keinen Hinweis. Im Zeitalter von CEC und Apps dürfte es für spezialisierte Fernbedienungen schwer werden.

Ralf
--- Die Lücke, die ich hinterlasse, ersetzt mich vollständig ---
TV: Samsung A350/F6510/PS50C430/43KU5079
Beamer: TW3200
DVD: Sony DVP-NS900
BR: BDP 450 / HDI Prime 3 / 303D
MP: QNap TS+HS 251/NUC5i3/Fire TV+Stick
SAT: VU+ Ultimo/2*Solo2/Duo2
SAT: VU+ Solo 4K/VU+Ultimo 4K/Wetek Play
AVR: Onkyo TX-NA905
SB: SC-HTE80EG-K, HT-XT1
Philips Hue / Z-Wave / Fritz!DecT
Sonos Play:1, 4 FosCams
Echo / Dot / OpenHAB2 / SmartThings

Benutzeravatar
TheWolf
Themenersteller
Foren-Admin
Foren-Admin
Beiträge: 16542
Registriert: 9. März 2006 16:24
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H 900
Software: Beides
Heimkino 1: TV: Sony KDL-55W905A
Heimkino 2: SAT: TechniSat DigiCorder HD S2 Plus
Heimkino 3: BluRay: Oppo BDP-103D (Darbee)
Heimkino 4: AV: Pioneer SC-LX801
Heimkino 5: Licht: JB Media Light-Manager Pro+
Heimkino 6: Aktoren: InterTechno + DÜWI
Heimkino 7: DSP: Anti-Mode 8033 Cinema
Wohnort: Paderborn
Wohnort: Paderborn
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H 900
Software: Beides

Re: Ultimate - intern

Beitrag von TheWolf » 20. Juni 2013 10:08

wilderpaddler hat geschrieben: In der Bucht gibt's auch schon Ersatz (11,90€).
Damit wäre ich aber extrem vorsichtig, denn es muss ein Li-polymer-Akku (kein Li-Ionen-Akku) sein und er muss drei Anschluß-Drähte haben.

Hast Du mal 'nen Link?
CU Hans
Kein Support per PN.
:arrow: Foren-Regeln (Wichtiger Punkt: Gerätedaten)
:arrow: Immer angeben, ob die PC-Software oder myharmony.com benutzt wird.
TV: Sony KDL-55W905A
SAT: TechniSat DigiCorder HD S2 Plus
BluRay: Oppo BDP-103D (Darbee)
AV: Pioneer SC-LX801
Licht: JB Media Light-Manager Pro+
Aktoren: InterTechno + DÜWI
DSP: Anti-Mode 8033 Cinema

wilderpaddler
Sequenzer
Sequenzer
Beiträge: 122
Registriert: 29. August 2011 11:23
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One
3. Fernbedienung: H 555
Software: Beides
Heimkino 1: TV: Samsung UE40D6200
Heimkino 2: BD: Samsung BD-D5500
Heimkino 3: AV: NAD C326BEEE
Heimkino 4: PVR: Xoro HRK 8750
Heimkino 5: Ambilight: Revoltec SMD-15
Heimkino 6: Licht: Lightmanager Pro+ / Intertechno
Heimkino 7: HTPC: MS-Tech MC-80BL/Foobar/Eventghost
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One
3. Fernbedienung: H 555
Software: Beides

Re: Ultimate - intern

Beitrag von wilderpaddler » 20. Juni 2013 14:26

... Ich denke, das passt schon. "Lithium-Polymer-Akku" besagt ja nur, dass es sich um einen Lithium-Ionen-Akku handelt, bei dem das Elektrolyt als Gel vorliegt - also wie bei eigentlich allen Kleingeräteakkus.
Lt. Bild sollte das auch mechanisch ohne Bastelei passen, 3,7V/1050mAh/dreiadriges Anschlusskabel mit Stecker.

http://www.ebay.de/itm/AKKU-BATTERIE-3- ... 56576e4c13

Ich wollte eigentlich auch nur sagen - der Markt reagiert schon. Bis die ersten Akkus wirklich den Geist aufgeben, wird es ja auch (hoffentlich) noch etwas dauern.

Jörg
Du hast keine ausreichende Berechtigung, um die Dateianhänge dieses Beitrags anzusehen.
TV: Samsung UE40D6200
BD: Samsung BD-D5500
AV: NAD C326BEEE
PVR: Xoro HRK 8750
Ambilight: Revoltec SMD-15
Licht: Lightmanager Pro+ / Intertechno
HTPC: MS-Tech MC-80BL/Foobar/Eventghost

Benutzeravatar
TheWolf
Themenersteller
Foren-Admin
Foren-Admin
Beiträge: 16542
Registriert: 9. März 2006 16:24
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H 900
Software: Beides
Heimkino 1: TV: Sony KDL-55W905A
Heimkino 2: SAT: TechniSat DigiCorder HD S2 Plus
Heimkino 3: BluRay: Oppo BDP-103D (Darbee)
Heimkino 4: AV: Pioneer SC-LX801
Heimkino 5: Licht: JB Media Light-Manager Pro+
Heimkino 6: Aktoren: InterTechno + DÜWI
Heimkino 7: DSP: Anti-Mode 8033 Cinema
Wohnort: Paderborn
Wohnort: Paderborn
1. Fernbedienung: H Elite
2. Fernbedienung: H Ultimate
3. Fernbedienung: H 900
Software: Beides

Re: Ultimate - intern

Beitrag von TheWolf » 20. Juni 2013 14:57

wilderpaddler hat geschrieben: Lt. Bild sollte das auch mechanisch ohne Bastelei passen, 3,7V/1050mAh/dreiadriges Anschlusskabel mit Stecker.
<...>
Ich wollte eigentlich auch nur sagen - der Markt reagiert schon. Bis die ersten Akkus wirklich den Geist aufgeben, wird es ja auch (hoffentlich) noch etwas dauern.
Jau, dat sieht ja schonmal gut aus. :mrgreen:
CU Hans
Kein Support per PN.
:arrow: Foren-Regeln (Wichtiger Punkt: Gerätedaten)
:arrow: Immer angeben, ob die PC-Software oder myharmony.com benutzt wird.
TV: Sony KDL-55W905A
SAT: TechniSat DigiCorder HD S2 Plus
BluRay: Oppo BDP-103D (Darbee)
AV: Pioneer SC-LX801
Licht: JB Media Light-Manager Pro+
Aktoren: InterTechno + DÜWI
DSP: Anti-Mode 8033 Cinema

pipiprinz
Device-Versteher
Device-Versteher
Beiträge: 21
Registriert: 23. Januar 2014 15:43
1. Fernbedienung: H One
2. Fernbedienung: H Ultimate
Software: PC Software
Heimkino 1: LG 50PK750
Heimkino 2: Denon AVR 1912
Heimkino 3: Unitymedia-Box
Heimkino 4: HTPC
1. Fernbedienung: H One
2. Fernbedienung: H Ultimate
Software: PC Software

Re: Ultimate - intern

Beitrag von pipiprinz » 24. Januar 2014 18:09

Gewagte Frage, ist dort genug Platz vorhanden um evtl einen 2ten Akku zu platzieren (ich glaube es ja leider nicht)? Die geringe Standby-Zeit der Ultimate würde mich doch extrem stören, da ich ein Harmony-in-die-Schale-leg-Muffel bin 8)
LG 50PK750
Denon AVR 1912
Unitymedia-Box
HTPC

Schwarz
RAW-Beherrscher
RAW-Beherrscher
Beiträge: 2846
Registriert: 18. September 2011 18:49
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One +
Software: myharmony.com
Heimkino 1: Panasonic TX-L39BLW6
Heimkino 2: TechniSat Digicorder HD S2 Plus
Heimkino 3: Wandler OFA HC 8100 steuert:
Heimkino 6: Dimmermodule ITL 210
Heimkino 8: Panasonic SA HT885
Heimkino 9: Steckerschalter OFA HC 8000
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One +
Software: myharmony.com

Re: Ultimate - intern

Beitrag von Schwarz » 24. Januar 2014 18:30

Aufladen und gleichzeitig benutzen geht ohne Ladeschale über USB auch. Einfach Ladeschale ab und Ultimate direkt angesteckt. Nur der Bewegungsmelder funktioniert beim Aufladen nicht.
Bis dann
Schwarz
Panasonic TX-L39BLW6
TechniSat Digicorder HD S2 Plus
Wandler OFA HC 8100 steuert:
Dimmermodule ITL 210
Panasonic SA HT885
Steckerschalter OFA HC 8000

pipiprinz
Device-Versteher
Device-Versteher
Beiträge: 21
Registriert: 23. Januar 2014 15:43
1. Fernbedienung: H One
2. Fernbedienung: H Ultimate
Software: PC Software
Heimkino 1: LG 50PK750
Heimkino 2: Denon AVR 1912
Heimkino 3: Unitymedia-Box
Heimkino 4: HTPC
1. Fernbedienung: H One
2. Fernbedienung: H Ultimate
Software: PC Software

Re: Ultimate - intern

Beitrag von pipiprinz » 24. Januar 2014 18:43

Mein Sofa hat kein USB-Kabel :oops:

Grüßle ;D
LG 50PK750
Denon AVR 1912
Unitymedia-Box
HTPC

Schwarz
RAW-Beherrscher
RAW-Beherrscher
Beiträge: 2846
Registriert: 18. September 2011 18:49
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One +
Software: myharmony.com
Heimkino 1: Panasonic TX-L39BLW6
Heimkino 2: TechniSat Digicorder HD S2 Plus
Heimkino 3: Wandler OFA HC 8100 steuert:
Heimkino 6: Dimmermodule ITL 210
Heimkino 8: Panasonic SA HT885
Heimkino 9: Steckerschalter OFA HC 8000
1. Fernbedienung: H Ultimate
2. Fernbedienung: H One +
Software: myharmony.com

Re: Ultimate - intern

Beitrag von Schwarz » 24. Januar 2014 19:47

Mein Sofa hat eine Steckdose. Da passt dann das Kabel schon mal auf der einen Seite.
Bis dann
Schwarz
Panasonic TX-L39BLW6
TechniSat Digicorder HD S2 Plus
Wandler OFA HC 8100 steuert:
Dimmermodule ITL 210
Panasonic SA HT885
Steckerschalter OFA HC 8000

Wer ist online?

Mitglieder in diesem Forum: CommonCrawl [Bot] und 0 Gäste
