ITL-210 - Funk-Dimmer

[TheWolf]

Kann mir von euch jemand sagen ob die Schaltung tatsächlich funktioniert und bedenkenlos eingesetzt werden kann ???

Klar funktioniert die.
Das "Problem" dabei ist, das Dein Elekriker sich Gedanken machen musss, wie er das Ganze verdrahtet.
Mit der "normalen" Verkabelung (3adrig zu jedem Wechsel-Schalter von der Abzweig-Dose) ist es eben nicht getan.
Ich würde
a) zu jedem Wechsel-Schalter 5adrig legen (3adrig bei "normaler" Verwendung und die beiden restlichen Adern bei verwendung eines ITL)
b) anstelle einer normalen, runden Abzweig-Dose einen größeren Abzweig-Kasten setzen, damit dadrin auch der ITL Platz findet.

Sinnvoll (wenn nicht sowieso geplant) sind grundsätzlich Leer-Rohre anstelle der "normalen" Steg-Leitungen. Dann kann man später noch einzelne Adern nachziehen.

[Shaq]

Hallo,

ich bin neu bei euch im Forum und habe auch schon die erste Frage.

Will meine 4 Hallogenlampen (35W jeweil) mit dem ITL-210 Einbauschalter über eine FB bedienen.
ITL 210 vor dem Trafo angeschlossen und es kommt zu dem Problem das hier im Forum auch schon angesprochen worden ist.

Modul schaltet nur 50% der Helligkeit ein. Wird der Dimmvorgang
aktiviert, regelt das Modul die Lampe bis auf Null runter, danach aber
nicht wieder rauf. Ein und Ausschalten gehen danach dann leider auch
nicht mehr. Abhilfe schafft hier nur einmal den Strom abzuschalten.

(Wobei beim aller ersten Mal einschalten funktioniert alles super, man darf nur nicht ganz runter dimmen, dann taucht das oben genannte Problem auf).


Nachdem aber die neue Version vom Schalter funktionieren soll, habe ich das Modell gekauft wo drauf steht: "Kompatibel mit elektronischen Trafos"
Sollte das dann nicht funktionieren? Was mache ich falsche? Oder gibt es eine Neuere Version von dem Schalter? Kann es sein das ich einen Falschen Traffo habe (von Paulmann - http://www.paulmann.de/?Land_ID=1&Sprac ... 99566#6451)

Würde mich freuen wenn ihr mir weiterhelfen könntet.

Danke schon mal im Voraus.

MFG Shaq

[KnutKnuttnase]

Ich habe neben der Harmony 1100 und dem Lightmanager Pro schon die PA3-1000 (Funk-Zwischensteckerset mit Drehschalter) erfolgreich "vernetzt".
Jedoch stehe ich wohl auf dem Schlauch um die lernende ITL-210 angesteuert zu bekommen. Mit dem Handsender bekomme ich die ITL-210 ein- und ausgeschaltet aber irgendwie nicht im Lightmanager Pro angelernt.
Wer kann helfen?

Gruß KnutKnuttnase

[TheWolf]

Jedoch stehe ich wohl auf dem Schlauch um die lernende ITL-210 angesteuert zu bekommen. Mit dem Handsender bekomme ich die ITL-210 ein- und ausgeschaltet aber irgendwie nicht im Lightmanager Pro angelernt.

Was willst Du denn beim Pro anlernen?
Da der ITL per Handsender reagiert, leg ihn mit der richtigen Adresse als Aktor im LM an, definiere die gewünschten Tasten und fertig.

[KnutKnuttnase]

Wie gesagt, der ITL-210 ist vom Handsender PAR-1000 angelent worden. Er lässt sich jetzt mit den Tasten C3 ein- und ausschalten. Soweit so gut.

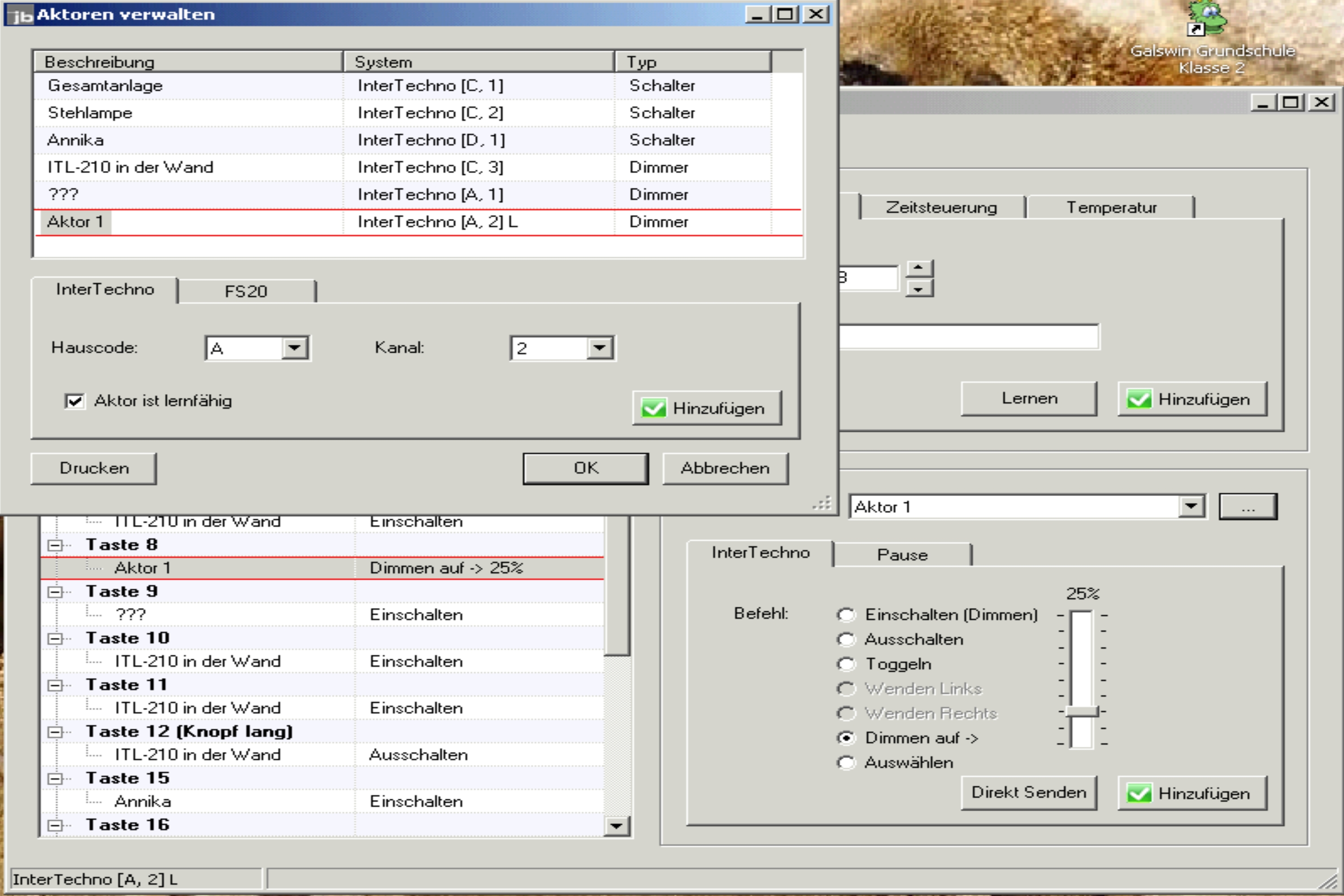

Im Lightmanager Pro habe ich den Aktor als mit dem Hauscode C Kanal 3 als lernfähigen Dimmer hinzugefügt.
Dabei fällt mir schon auf, dass ich beim am Computer angeschlossenen Lightmanager Pro bei „Direkt Senden“ nichts einschalten kann, was bei meinen anderen (nicht lernfähigen) Funksteckdosen problemlos klappt.
Das Einschalten des ITL-210 habe ich mit Taste 6 belegt und sogar mit dem „Knopf kurz“ Befehl versehen.
Wofür steht denn die Funktion „Lernen“ im Lightmanager Pro im Auslöserfeld der Fernbedienung? Wer lernt da was? Jedenfalls muss ich da noch was lernen...?
Dann habe ich 2 verschieden Belegungen in meiner Harmony 1100 ausprobiert:
A)
Den Intertechno YCT-100 als Gerät angelgt und in eine Aktion eingebunden (mit vorhandenen Datenbankbefehlen) und mit L06 Befehl versehen. Dieser Befehl funktioniert nicht aber mit den anderen L-Befehlen kann ich problemlos mit meiner Harmony die Steckdosen steuern.

B)
Den JB Media Light Manager Pro als Gerät angelgt und in eine Aktion eingebunden (mit vorhandenen Datenbankbefehlen) und mit C3On Befehl versehen. Dieser Befehl funktioniert nicht und mit den anderen C-Befehlen kann ich mit meiner Harmony auch nichts steuern.

Wo habe ich denn da den Denkfehler? Der involvierte RF-Extender sollte ja keine n Einfluss haben.

Danke schon mal für die Hilfe.

Gruß KnutKnuttnase

[TheWolf]

Wo habe ich denn da den Denkfehler?

Nimm bei dem Aktor mal das Häckchen "Lernfähig" raus.

[KnutKnuttnase]

Ich habe den das Häkchen "Lernfähig" rausgenommen und er lässt sich jetzt mit der 1100 ein- und ausschalten - Danke fürdie hilfe!
Jedoch erlaubt er mir nicht mehr die Dimmfunktion im LightManager einzustellen - das ist jetzt bei 50% und ist grau.
Wie kann ich jetzt dem LightManager erklären, dass dies ein Dimmer ist?

[TheWolf]

Wie kann ich jetzt dem LightManager erklären, dass dies ein Dimmer ist?

... indem Du beim Aktor mit der rechten Maustaste auf die Art klickst. Dort kannst Du dann "Dimmer" auswählen.

[KnutKnuttnase]

Den Typ habe ich schon immer auf "Dimmer" eingestellt. Jedoch nur wenn ich "lernfähig an" habe, kann ich auch den %-Wert des Dimmers einstellen...

[KnutKnuttnase]

Wenn ich dann aber "lernfähig" ausstelle, lässt sich beim ITL-210 nicht mehr der %-Wert einstellen. Dimmfunktion (rechts unten) ist grau.

Wie kann ich das Problem lösen?

Viele Grüße
KnutKnuttnase

[TheWolf]

@KnutKnuttnase:
Ein Blick in die BA des Lightmanagers hilft:
1. "Lernfähig" sind nur FS20-Aktoren und auch nur die lassen sich auf einen bestimmten Wert Dimmen. ( Seite 10 )
2. InterTechno-Dimmer müssen so eingestellt werden: Einschalten: Schaltet Aktor ein. Bei Dimmer-Aktoren wird hiermit der Dimmvorgang abwechselnd gestartet und wieder gestoppt. ( Seite 8 )

[KnutKnuttnase]

Die BA ist mir schon bekannt aber seit Software V2.5 (19.03.10) gilt:

- Prozentuales Dimmen für InterTechno Aktoren für Light-Manager Pro und Mini integriert

Daher müsste ich das doch mit meinen ITL-210 Funk-Dimmer auch direkt anwählen können? Mit meiner 1100 kann ich z.Z. zwar durch schnelle Drücken das Licht dimmen aber nich direkt auf 25%.
Habe ja mit V2.6 meine Lighgt-Manager Pro eingestellt und dennoch geht nicht das prozentuale Dimmen....

[TheWolf]

- Prozentuales Dimmen für InterTechno Aktoren für Light-Manager Pro und Mini integriert

Daher müsste ich das doch mit meinen ITL-210 Funk-Dimmer auch direkt anwählen können? Mit meiner 1100 kann ich z.Z. zwar durch schnelle Drücken das Licht dimmen aber nich direkt auf 25%.
Habe ja mit V2.6 meine Lighgt-Manager Pro eingestellt und dennoch geht nicht das prozentuale Dimmen....

... stimmt auch wieder.
Eh wir hier jetzt noch weiter rumrätseln, schick JB Media mal 'ne Mail dazu.

[KnutKnuttnase]

Das habe ich vom Intertechno-Service per E-mail erfahern:

Alle Funk-Empfänger [von Intertechno] sind für die Ein- und Ausschaltung von Energiesparlampen geeignet.
Einzige Ausnahme = Funk-Modul ITL-230.

JB Media werde ich zum Dimmen von Intertechno noch befragen...

[KnutKnuttnase]

Das war die Antwort von JB Media:
Bitte den ITL-210 mit dem lernfähigen Code neu anlernen! D.h. den Aktor auswählen, den Befehl „Einschalten“ auswählen, nun am Aktor den Lernknopf betätigen und anschließend auf „Direkt Senden“ klicken. Nun ist der Aktor auf den lernfäigen Code angelernt und reagiert auch auf die Dimmbefehle.

...und jetzt klappts mit dem Dimmen
